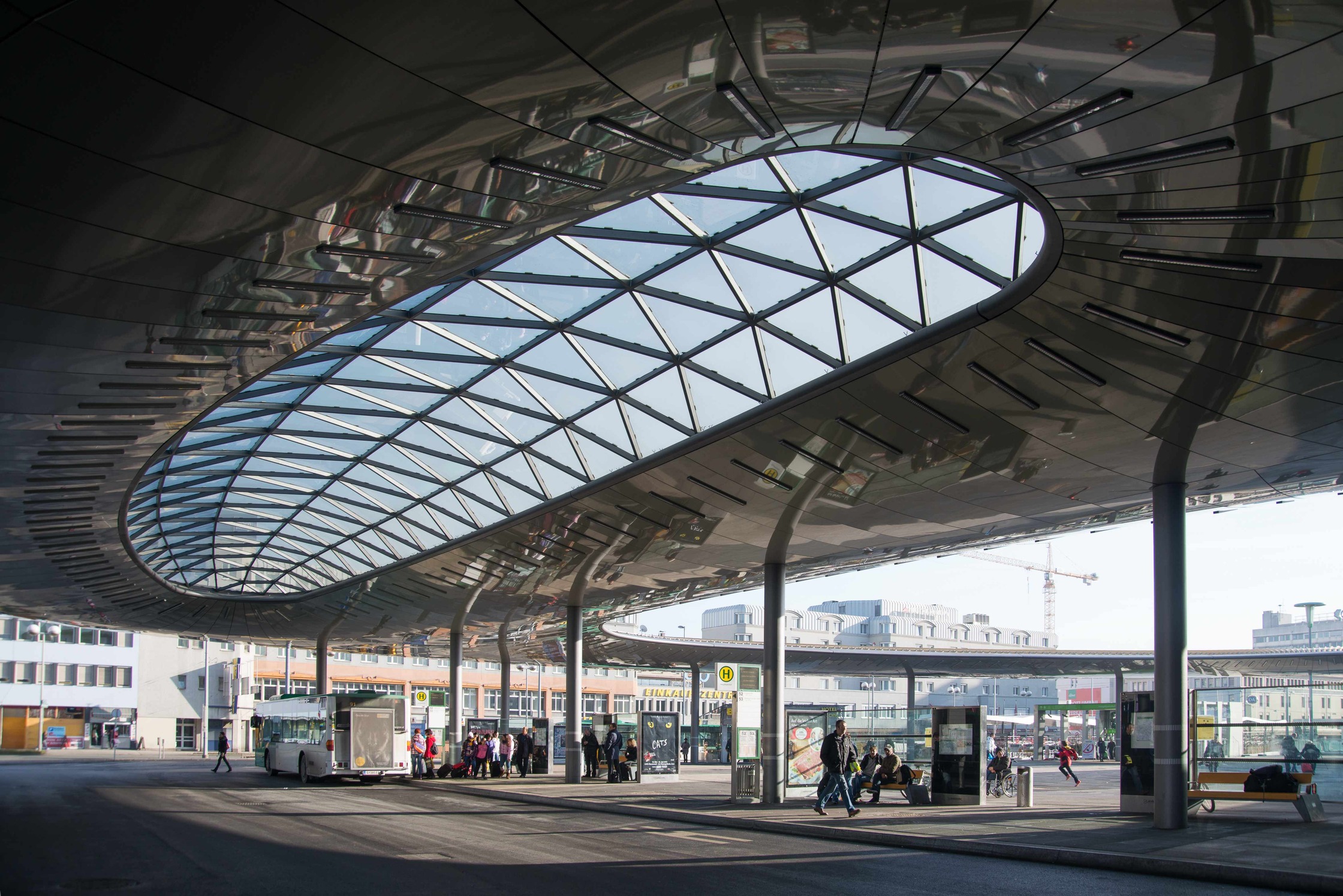

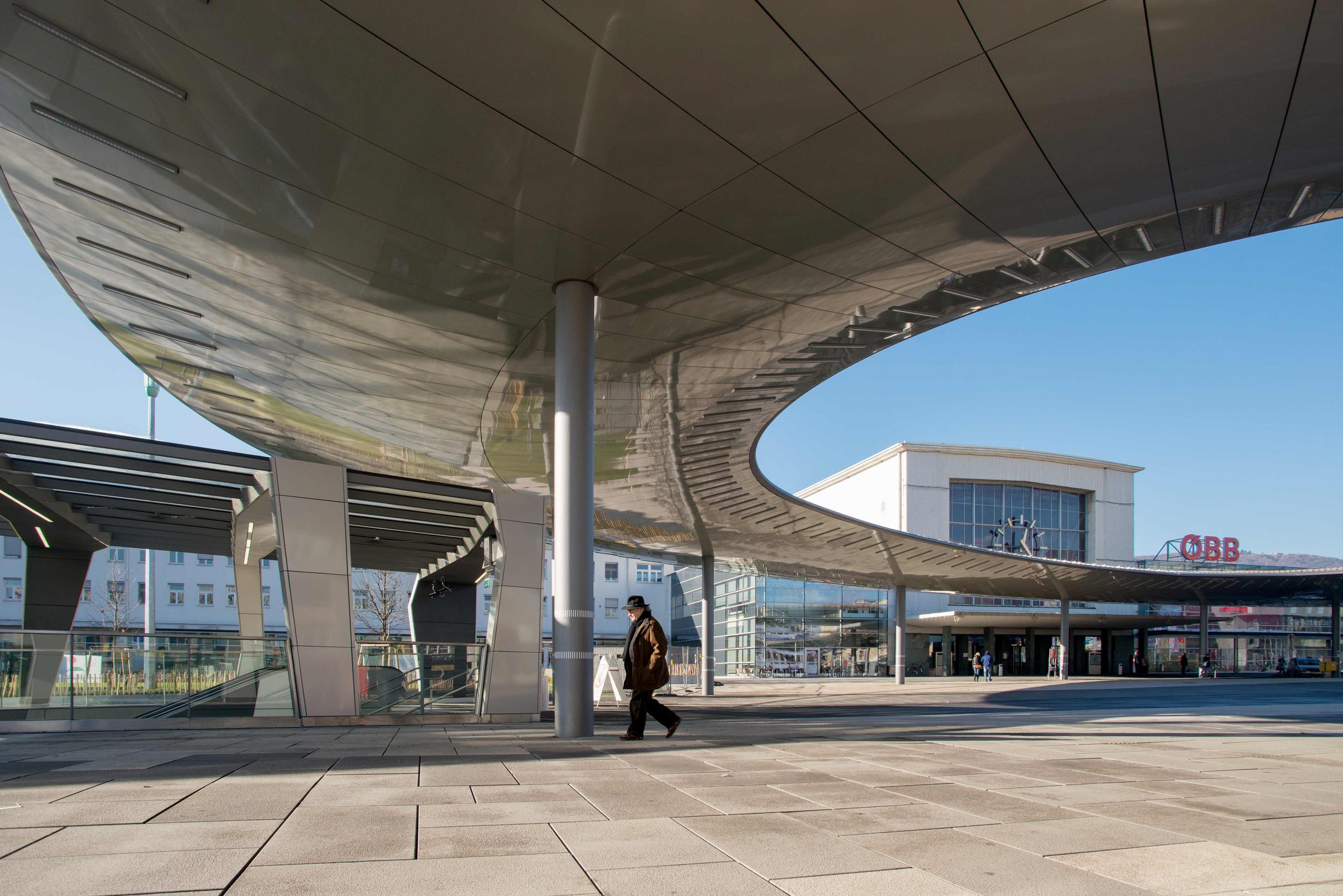

- Vordach, Blick Richtung Eingangshalle Hauptbahnhof Graz
- Foto: Thilo Härdtlein
- zum nextroom Profil
- Weitere Infos zu Thilo Härdtlein: http://www.haerdtlein-foto.de
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

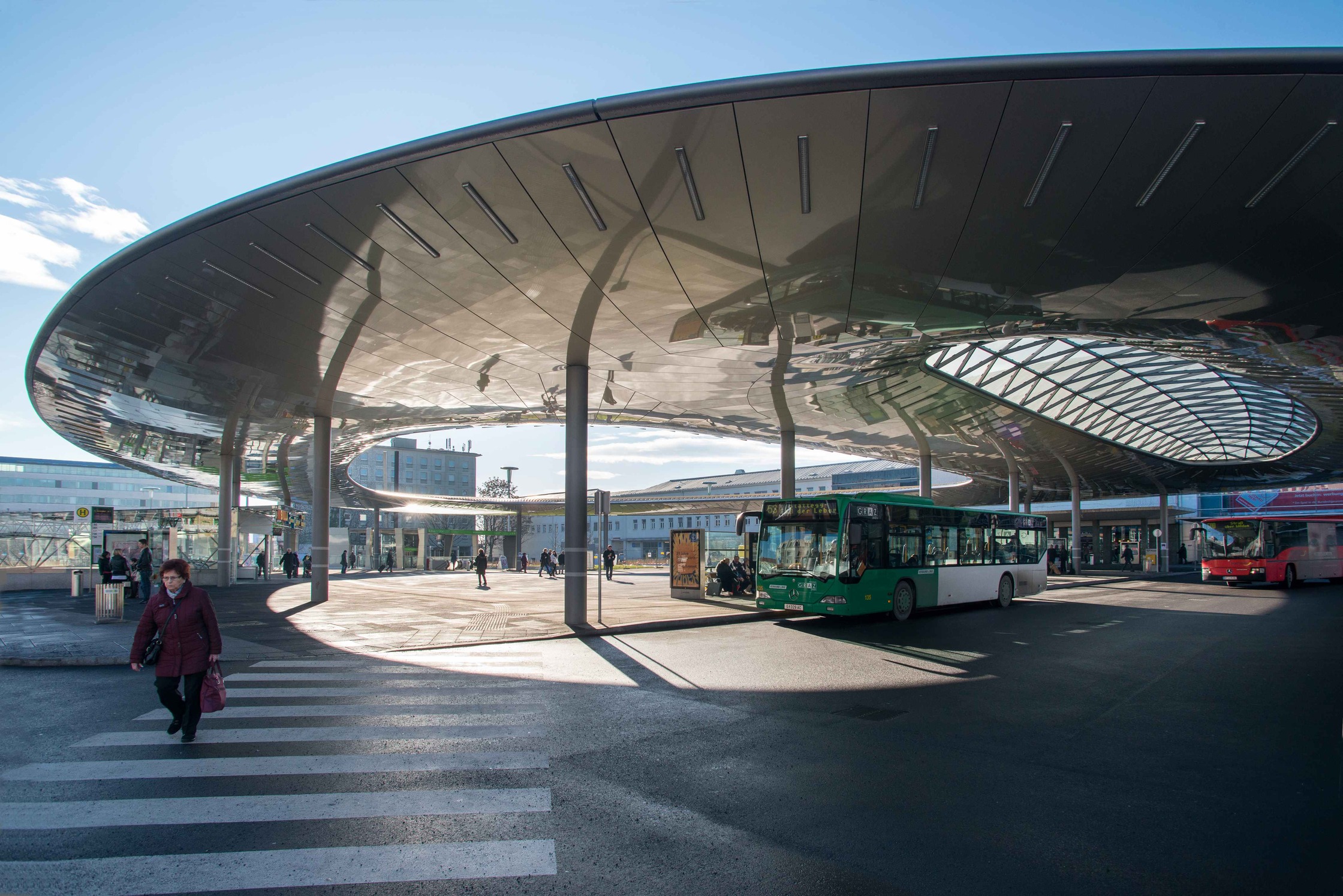

- Vordach, Bereich Bushaltestellen
- Foto: Thilo Härdtlein
- zum nextroom Profil
- Weitere Infos zu Thilo Härdtlein: http://www.haerdtlein-foto.de
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Vordach, Bereich Bushaltestellen
- Foto: Thilo Härdtlein
- zum nextroom Profil
- Weitere Infos zu Thilo Härdtlein: http://www.haerdtlein-foto.de
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

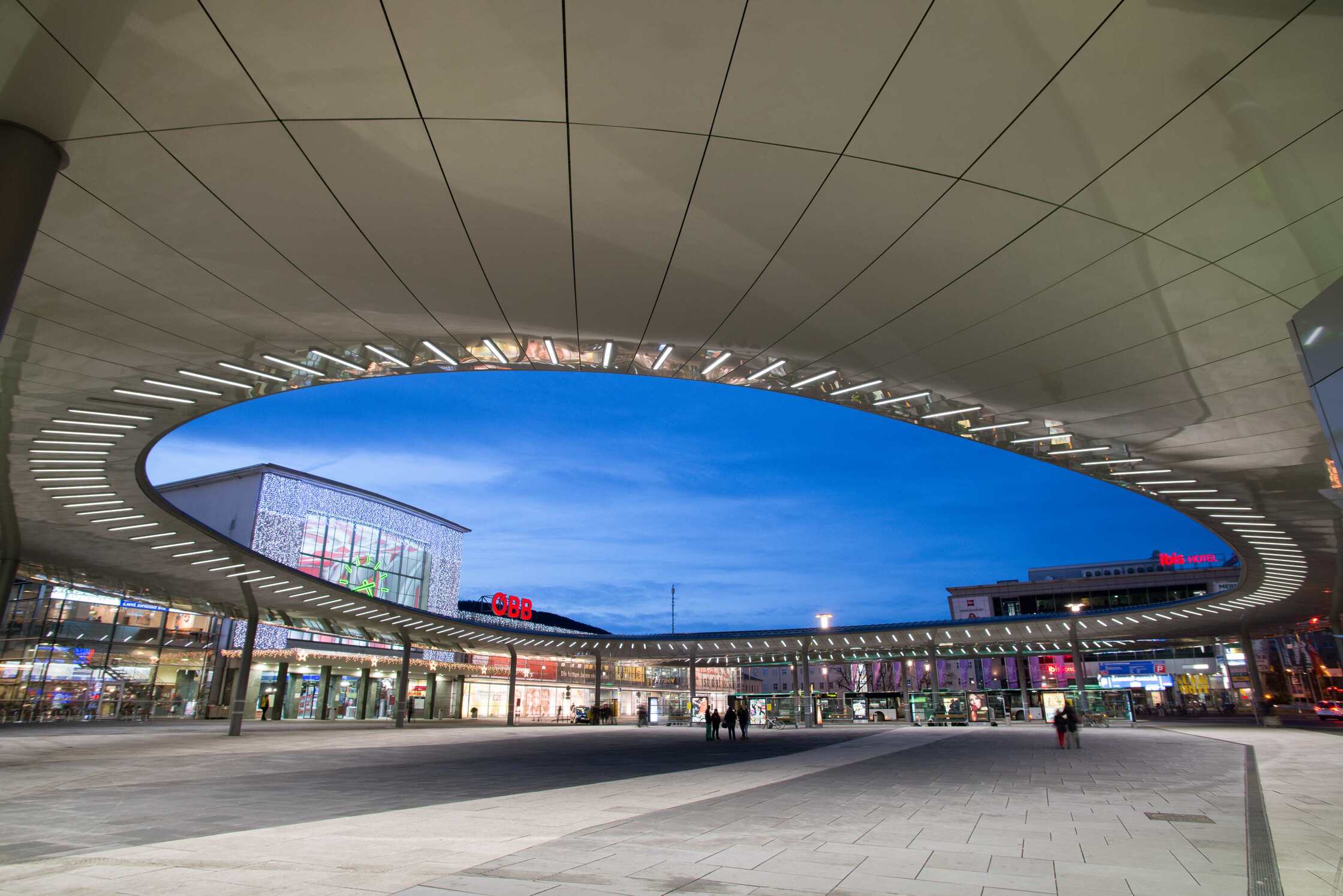

- Vordach, Blick Richtung Bahnhofshalle
- Foto: Thilo Härdtlein
- zum nextroom Profil
- Weitere Infos zu Thilo Härdtlein: http://www.haerdtlein-foto.de
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

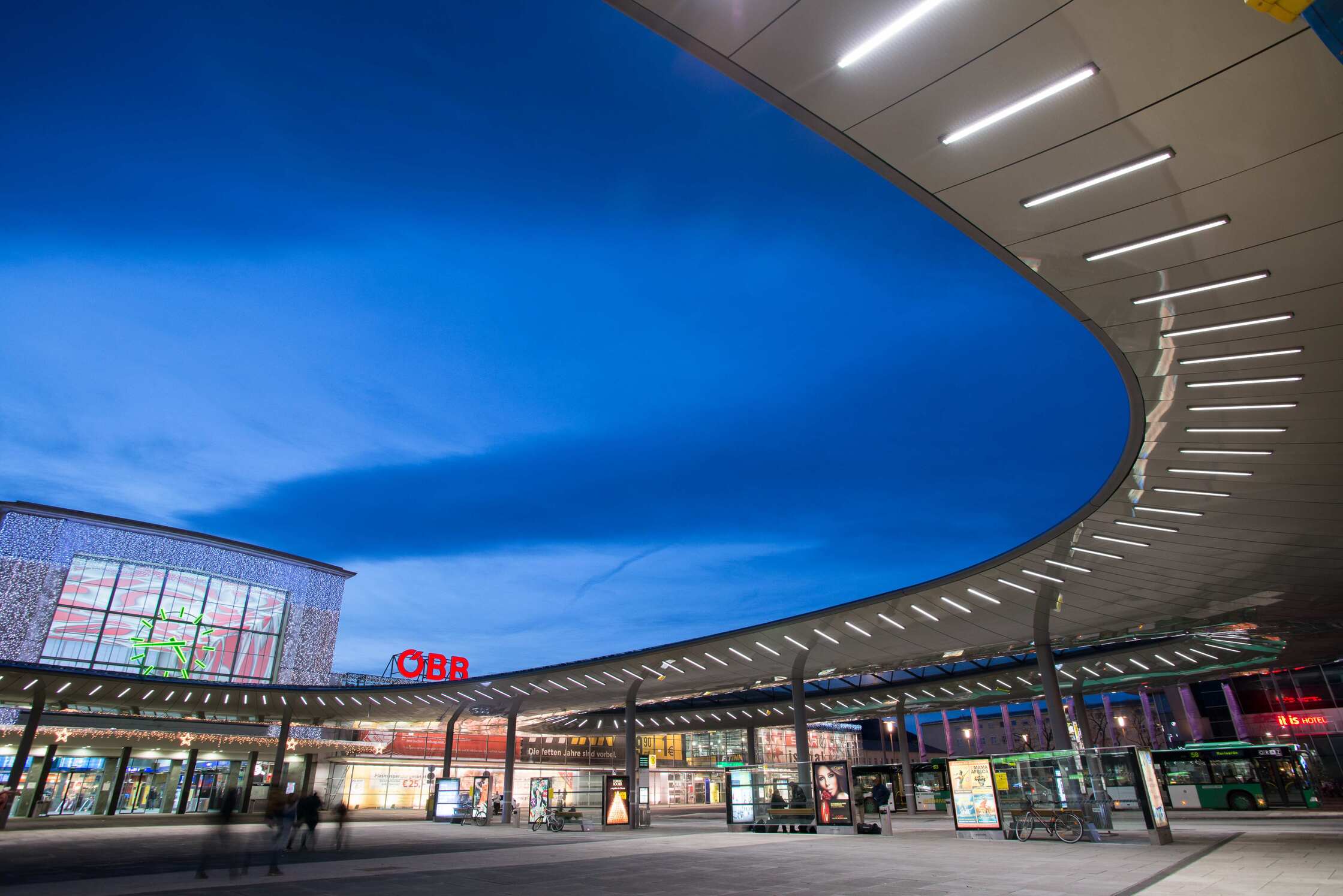

- Vordach, Blick Richtung Bahnhofshalle
- Foto: Thilo Härdtlein
- zum nextroom Profil
- Weitere Infos zu Thilo Härdtlein: http://www.haerdtlein-foto.de
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

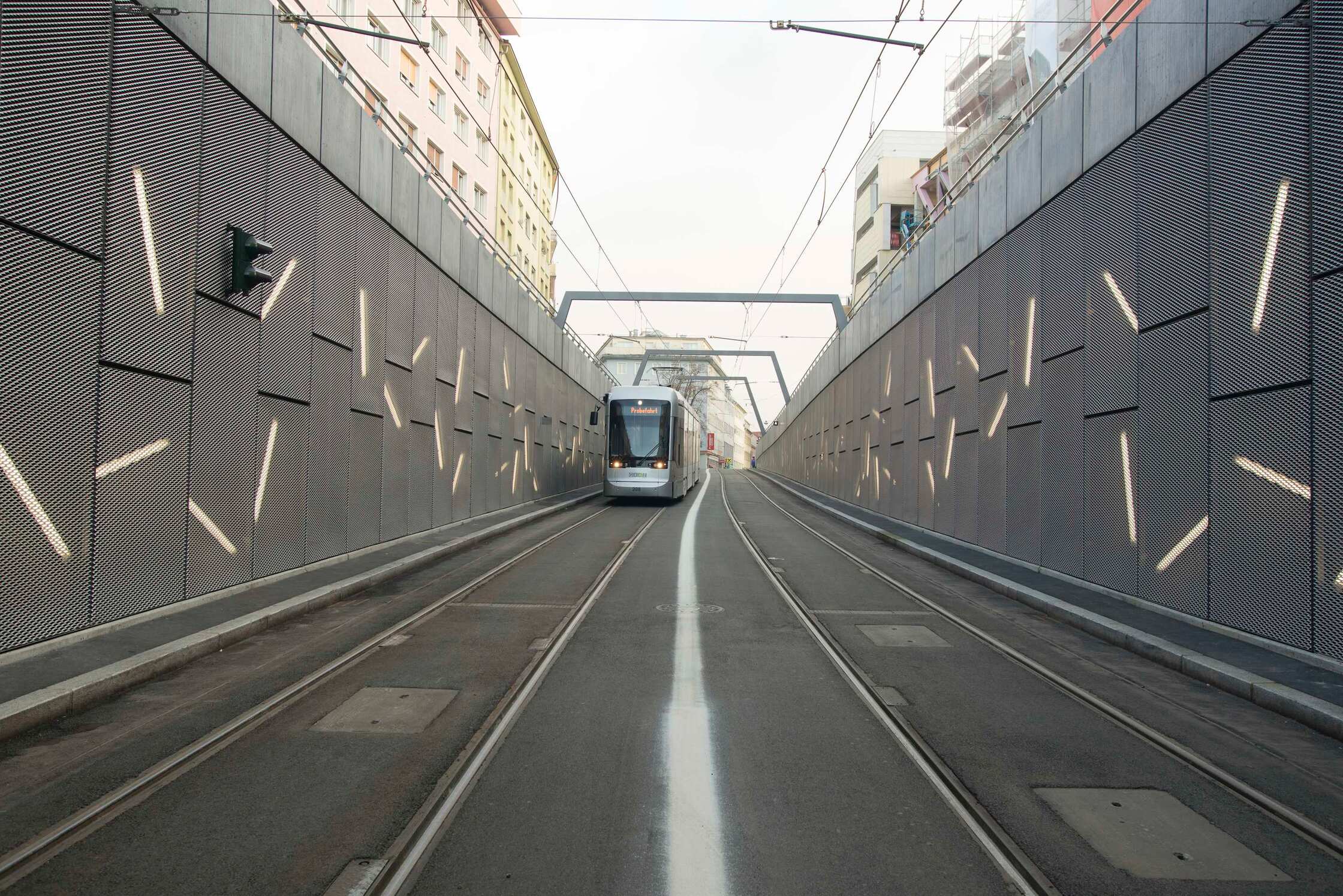

- Rampe in der Annenstraße
- Foto: Thilo Härdtlein
- zum nextroom Profil
- Weitere Infos zu Thilo Härdtlein: http://www.haerdtlein-foto.de
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

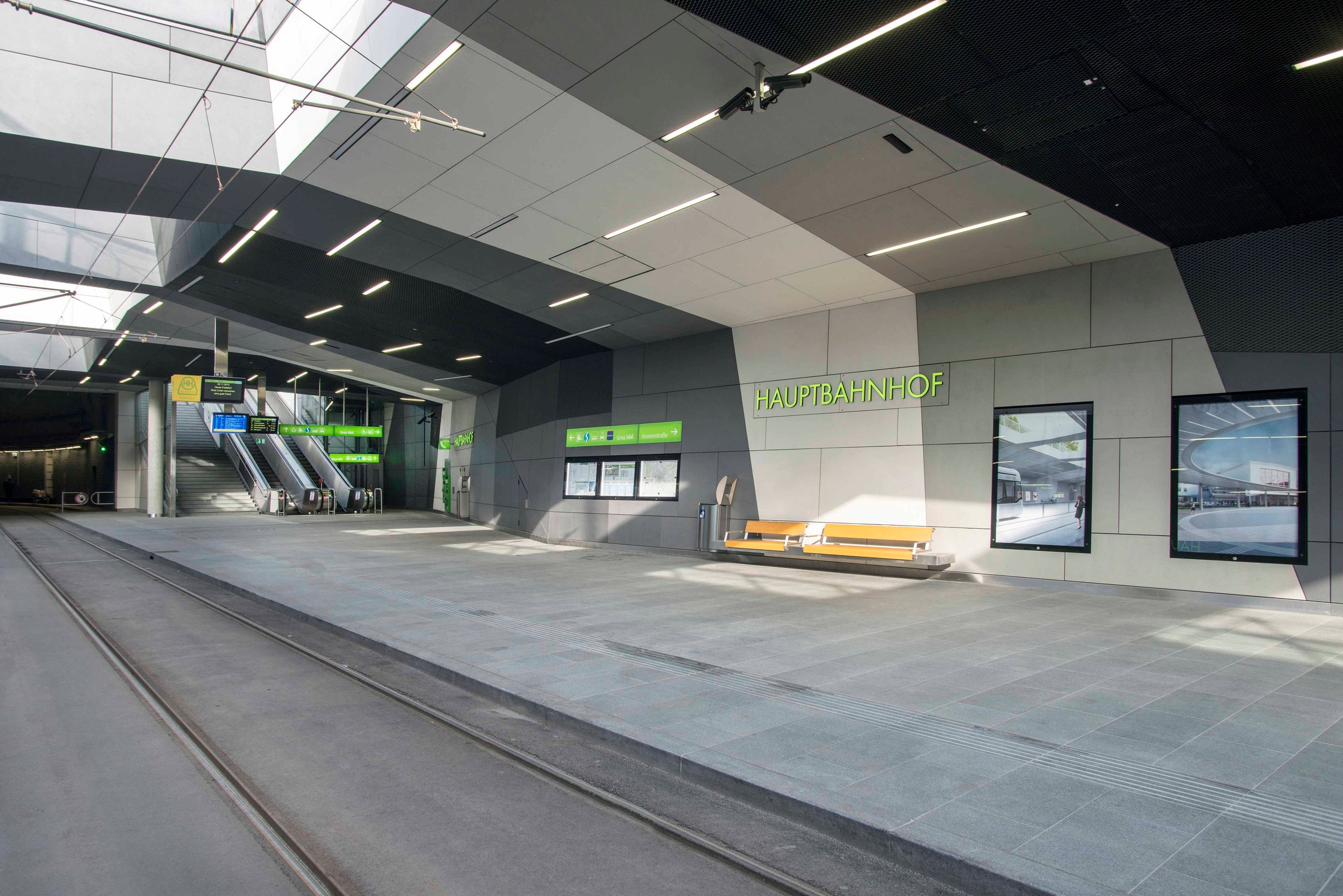

- Straßenbahn-Station
- Foto: Thilo Härdtlein
- zum nextroom Profil
- Weitere Infos zu Thilo Härdtlein: http://www.haerdtlein-foto.de
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Straßenbahn-Station
- Foto: Thilo Härdtlein
- zum nextroom Profil
- Weitere Infos zu Thilo Härdtlein: http://www.haerdtlein-foto.de
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

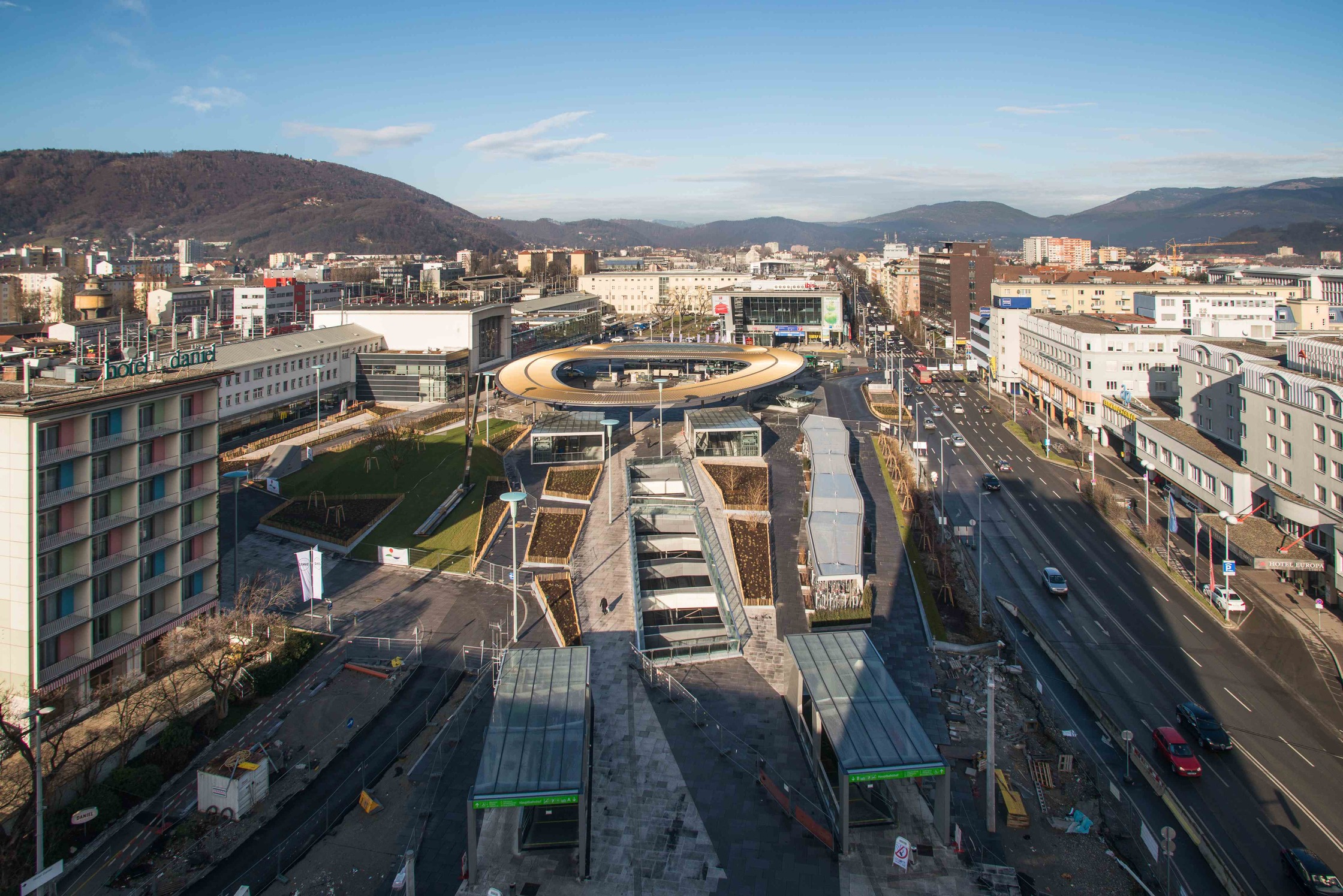

- Gesamtanlage Bahnhofsplatz / Europaplatz Graz, vor der Fertigstellung
- Foto: Thilo Härdtlein
- zum nextroom Profil
- Weitere Infos zu Thilo Härdtlein: http://www.haerdtlein-foto.de
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: pierer.net
- zum nextroom Profil
- Weitere Infos zu pierer.net: http://www.pierer.net
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

23. Februar 2013 - HDA

Nach 2 Jahren Bauzeit und mit einer Investitionssumme von 90 Millionen Euro wurde die Nahverkehrsdrehscheibe am Grazer Hauptbahnhof im November 2012 fertig gestellt. Der Bahnhofsvorplatz präsentiert sich im neuen Design, das neue Vordach, von den Grazern „Golden Eye“ tituliert, markiert das Zentrum des Platzes. Die größte Neuerung betrifft die Straßenbahntrasse, die hier nun unterirdisch verläuft und alle 4 Straßenbahnlinien direkt an den Bahnhof anbindet. Das Projekt hat auch städtebauliche Auswirkungen auf das gesamte Bahnhofsumfeld. Die Steigerung der Attraktivität des großen Platzes vor dem Hauptbahnhof gilt als Initialprojekt für die weitere Entwicklung des Gebietes, die mit der in Bau befindlichen Neugestaltung der Annenstraße ihre nächste Stufe erreichen wird.

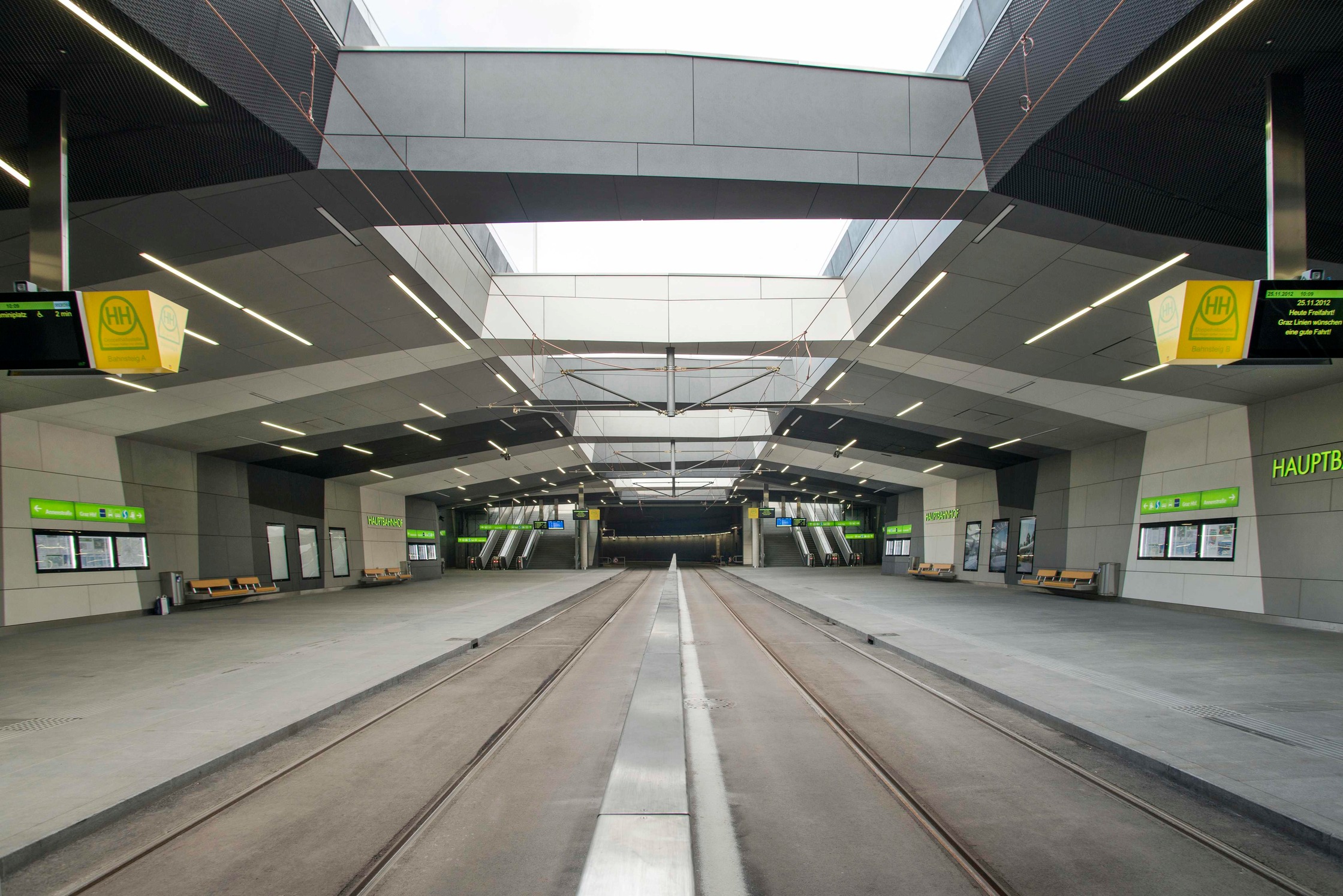

Die neue Doppelhaltstelle der Straßenbahnlinien 1, 3, 6 und 7 wurde unterirdisch im Bereich der Grünflächen am Europaplatz situiert. Die Haltestelle ist im Gleisbereich nach oben offen und in den Warteflächen überdacht. Dadurch werden die Bahnsteige natürlich belichtet und belüftet und können im Brandfall ohne Zusatzeinrichtungen entraucht werden. Blicke nach außen geben die Sicht auf das benachbarte Hotel und den Himmel frei und unterstützen so die Orientierung der Fahrgäste. Rolltreppen und Aufzüge sorgen für einen barrierefreien Zugang auf Platzniveau. Wand- und Deckenflächen der Station sind mit einem Streifenmuster überzogen, das vier unterschiedliche Grautöne in Form von Faserbetonplatten zeigt. Durch seine geknickten strukturierten Oberflächen wirkt der Stationsraum wie aus der Erde „geschnitten“, diese Schnittlinien setzen sich in weiterer Folge an der Oberfläche des Platzes fort.

Durch den Neubau der unterirdischen Haltestelle bot sich die Möglichkeit, das heterogene Erscheinungsbild des Bahnhofsvorplatzes und die unbefriedigenden Wegrelationen zu adaptieren. Signifikantestes Element der Neugestaltung bildet die Überdachung des Vorplatzes – eine ovale, ringförmige Scheibe, die einen witterungsgeschützten Ring zur Bahnhofshalle und den Bushaltestellen ermöglicht. Der Dachring, das „Golden Eye“, formt eine „äußere Halle“, die in Bezug zur bestehenden Bahnhofshalle steht. In der Untersichtverkleidung des Daches spiegeln sich leicht verzerrt die Streifen der Platzpflasterung, Passanten und Fahrzeuge und erzeugen so gleichsam einen Film auf der Leinwand der Bewegungen.

Die primäre Stahlkonstruktion des ca. 3000 m² großen Vordaches besteht aus gelenkig gelagerten Stützen aus Rundrohren, aus dem Rückgrat, welches die einzelnen Stützen verbindet sowie aus radial ausgerichteten Spanten. Die Gesamttonnage beträgt ca. 420 Tonnen. Bei der Konstruktion wurde auf eine durchgehende Vorfertigung im Werk Bedacht genommen. Die beengten Platzverhältnisse auf der Baustelle und die kurzen Montagezeiten mussten ebenfalls berücksichtigt werden. Somit war eine Stahlkonstruktion mit durchgehender Verschraubung ohne Baustellenschweißungen die konsequente Antwort.

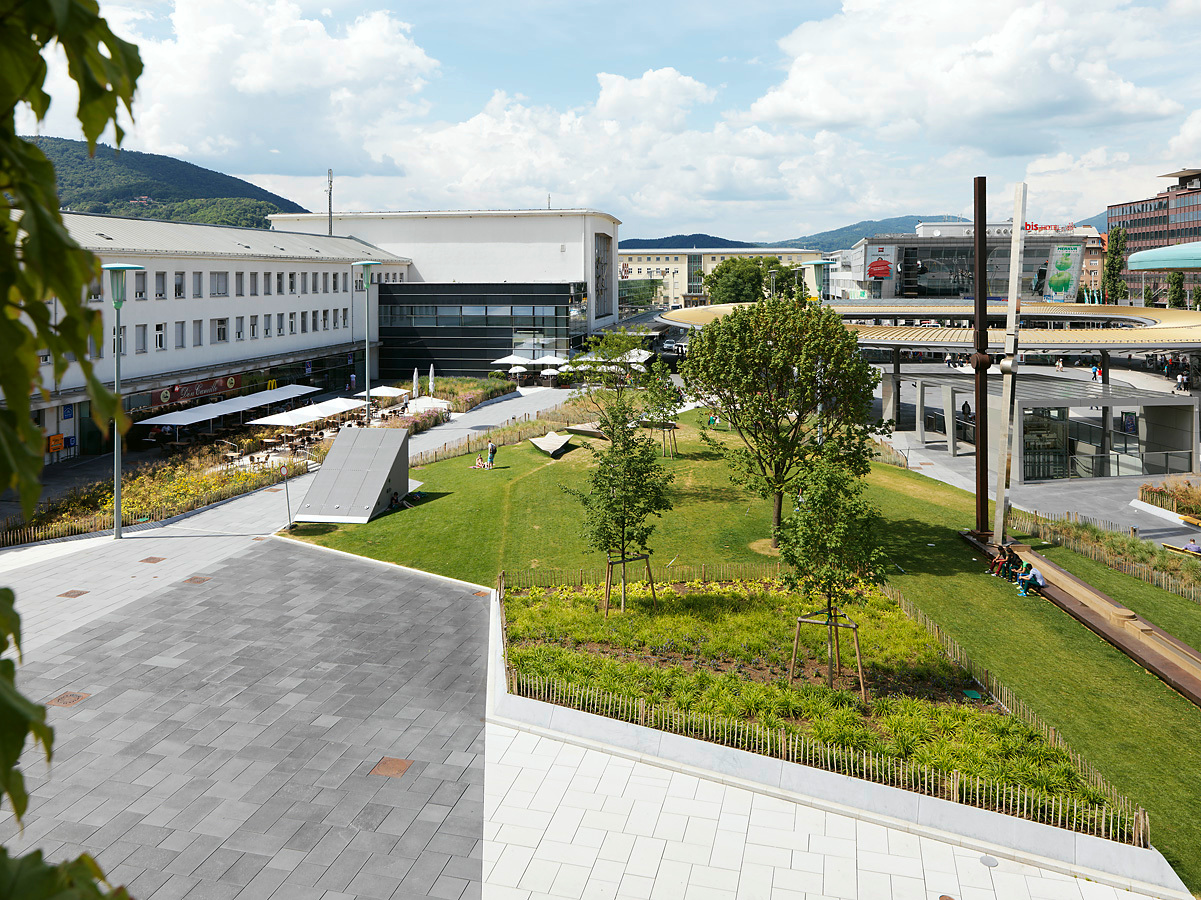

Das Streifenmuster der Station setzt sich auf Platzebene in der Pflasterung fort und geht zonenweise in differenziert gestaltete Grünflächen über. Die polygonalen Pflanzenschollen und eine auf- und absteigende Wiesentopografie machen den Aufenthalt auf dem Bahnhofsvorplatz nicht nur schöner, sondern auch vielfältig nutzbar. Im Rahmen des Bauvorhabens wurde auch die Radwegerschließung vor dem Bahnhof verbessert und neue überdachte Fahrrad- Abstellmöglichkeiten geschaffen. (Text: Martin Zechner)

13. September 2016 - next.land

Nahverkehrsdrehscheibe Graz Hauptbahnhof

Am Europaplatz vor dem Hauptbahnhof Graz wurde die Straßenbahnhaltestelle nach den Plänen des Wiener Architekturbüros Zechner & Zechner nach unten verlegt. Der Freiraum an der Oberfläche wurde von 3:0 neu

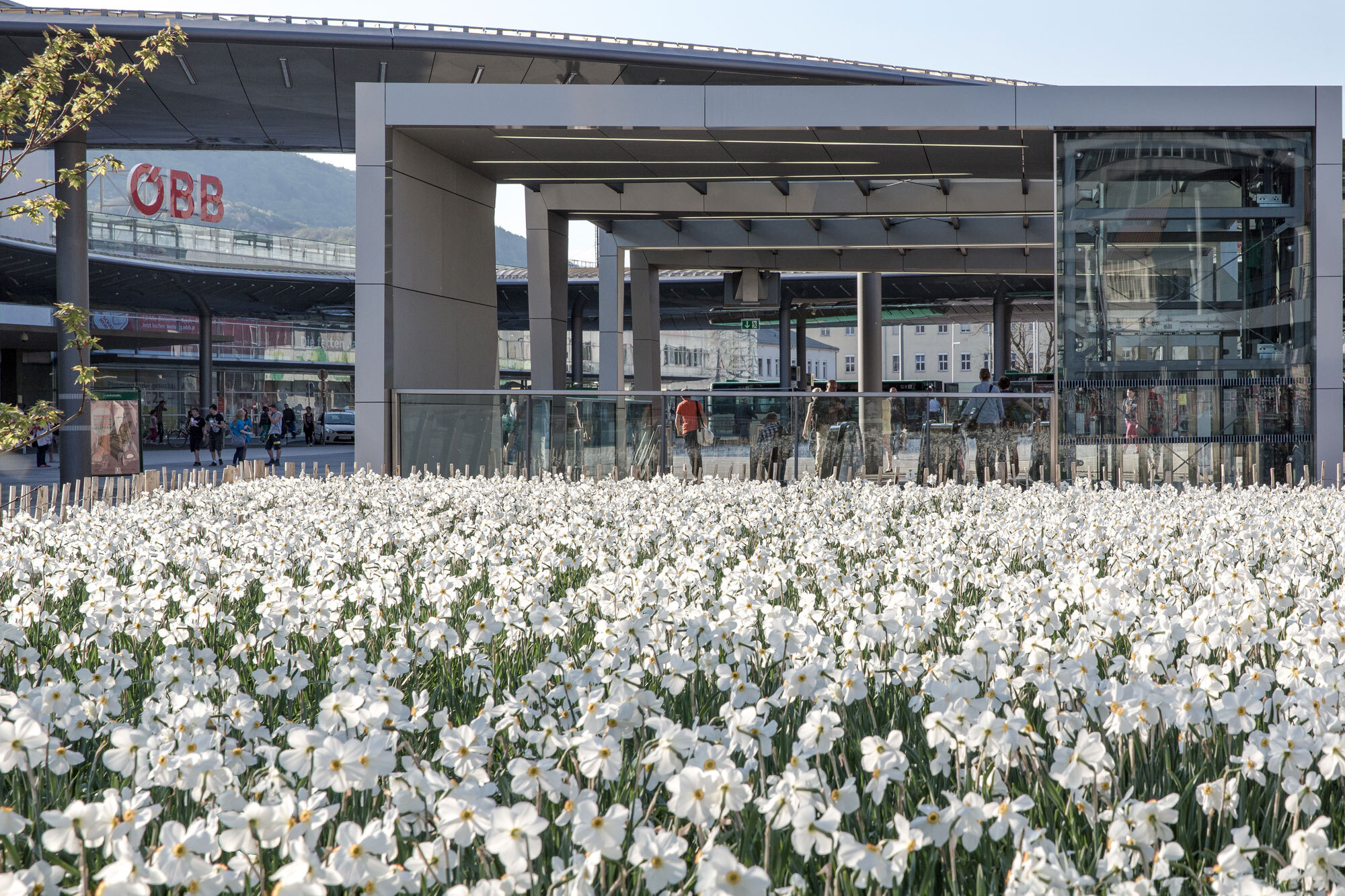

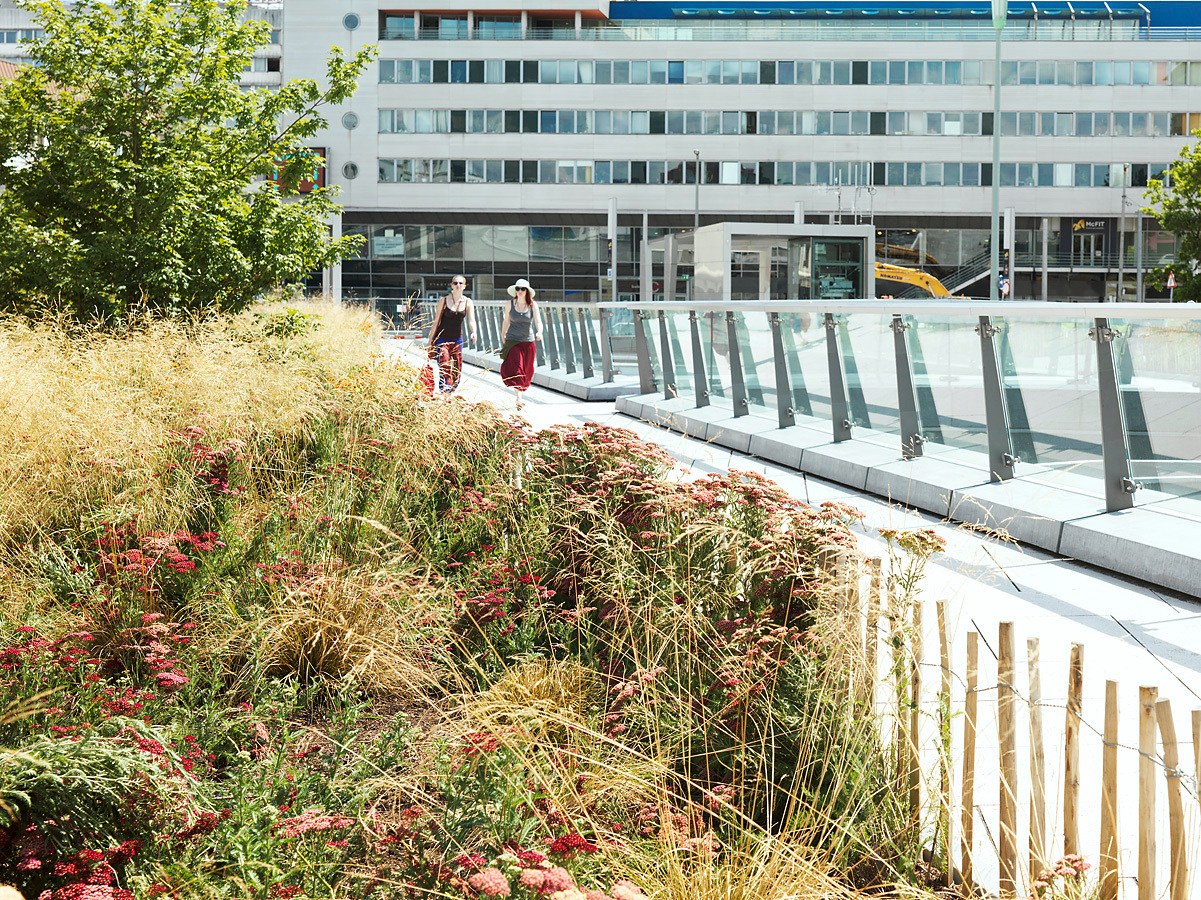

gestaltet. Betonplatten mit drei unterschiedlichen Farbtönen bilden den Belag für die Gehenden. Im Abseits der Verkehrsströme mutieren die dynamisch geknickten Streifen zu leicht angehobenen Flora-Inseln mit Gräsern und Stauden.

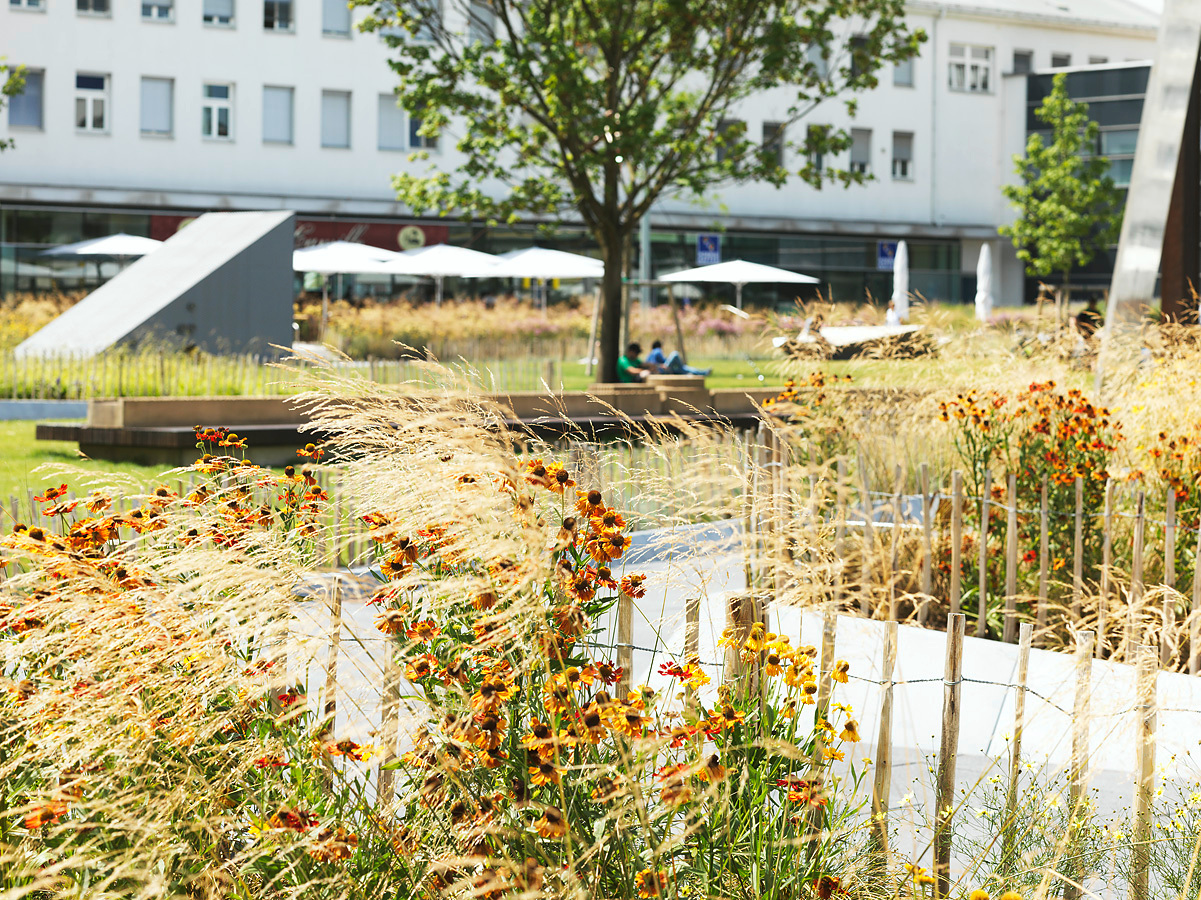

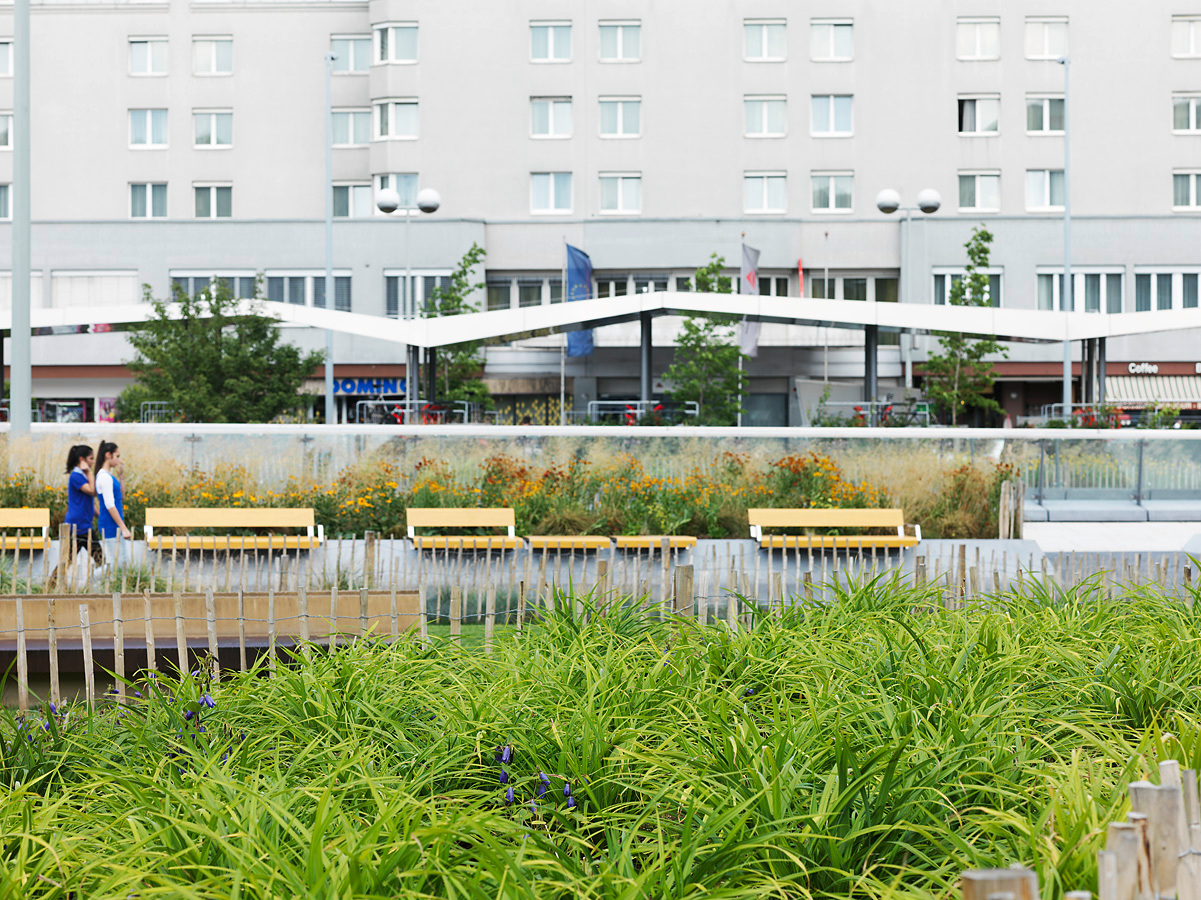

Das bewegte Bild der Grundrissgestaltung überträgt sich auch auf die Natur: Die Bepflanzung ist mal höher und mal niedriger, mal weicher und mal härter, mal grüner und mal bunter. Das Pflanzenpotpourri, das von Nord nach Süd in Verläufen angeordnet wurde, reicht von Seggen und Schwingel über Schafgarben und Sonnenhut bis zu farbenprächtigeren Arten wie Krokus und Narzissen. Sogar Sonnenblumen sind vorgesehen. Die Blühperioden sind zeitversetzt und variieren das ganze Jahr über. An den Rändern sind die Beete mit Stahlplatten eingefasst. Wo es die Höhe zuließ, wurde der umlaufende Kranz mit Sitzmodulen bestückt. Eine Auflage aus grauem Elastomer macht das Sitzen etwas weicher. Während in eines der Wiesenstücke Gerhardt Moswitzers „Mahnmal zur Erinnerung an die Ereignisse im Jahr 1934“ übersiedelt ist, dienen die anderen Grünflächen dem sommerlichen Lümmeln sowie dem wegbegleitenden Spiel auf Balancierbalken und Hüpfplatten.

Begrenzt ist der neue Europaplatz von einem Parkplatz vor dem Hotel Daniel sowie von einer Fahrrad-Garageentlang des Bahnhofgürtels. Eine umlaufende Hecke lässt die infrastrukturelle Not hinter einer blühenden Tugend verschwinden. Unterschiedliche Ahornarten und Kirschlorbeeren schotten den Platz im Süden vom Autoverkehr ab. (Text: Wojciech Czaja)

Details

Adresse: Europaplatz, 8020 Graz, Österreich
Architektur: Zechner & Zechner
Mitarbeit Architektur Zechner & Zechner: DI Kai Uwe Preissl, Ing. Markus Schwaz, DI Daniel Teixidor, Stefan Raab
Bauherrschaft: Holding Graz Linien
Mitarbeit Bauherrschaft Holding Graz Linien: Ing. Sabine Kreuter (Holding Graz Linien), DI Klaus Masetti (Baudirektion Graz)
Tragwerksplanung / Massivbau: Schimetta Consult
Tragwerksplanung / Stahl: Zenkner Consulting Engineer
Landschaftsarchitektur: 3:0 Landschaftsarchitektur (Oliver Gachowetz, Robert Luger, Daniel Zimmermann)
örtliche Bauaufsicht: Tecton Consult Baumanagement ZT-GmbH
Fotografie: Thilo Härdtlein, Paul Ott, pierer.net
Weitere Konsulent:innen: Bauphysik: Dr. Pfeiler GmbH, Graz
Elektro, HKLS: Die Haustechniker Technisches Büro GmbH, Jennersdorf
Verkehrsplanung: IKK ZT-GmbH, Graz

Funktion: Verkehr
Wettbewerb: 2008
Planung: 2008 - 2011
Ausführung: 2010 - 2012

Grundstücksfläche: 16.000 m²
Bruttogeschossfläche: 2.800 m²
Baukosten: 90,0 Mio EUR

Nachhaltigkeit

Materialwahl: Stahlbeton, Stahl-Glaskonstruktion

Ausführende Firmen

STRABAG AG – Baumeisterarbeiten, Pflasterungen
SFL Technologies – Stahlbau, Schlosserarbeiten
Matschy GmbH - Naturstein, Kunststein
Kone Aktiengesellschaft - Fördertechnik

Künstler: Gerhardt Moswitzer, Wien

Preise und Auszeichnungen

VCÖ-Mobilitätspreis, Sept. 2011

Publikationen

Concept Vol. 137, Umrisse 1/2011,
Solid Wirtschaft und Technik am Bau Mai 2011

Karte

Pläne

Lageplan
Vordach
Station
Lageplan
