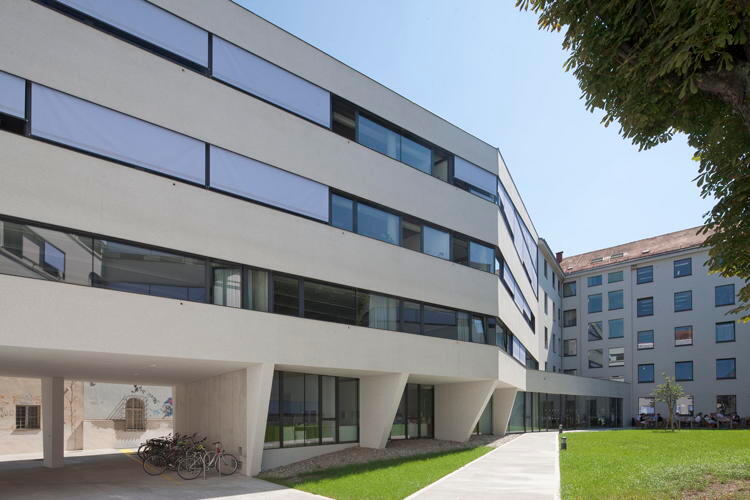

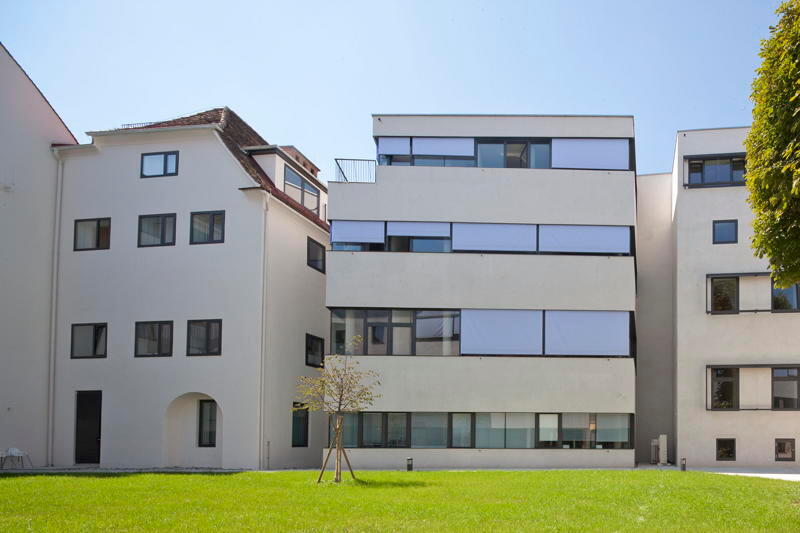

- Innenhof. Neubau A1 (rechts) und A2 (links)
- Foto: Jasmin Schuller
- zum nextroom Profil
- Weitere Infos zu Jasmin Schuller: http://www.jasminschuller.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

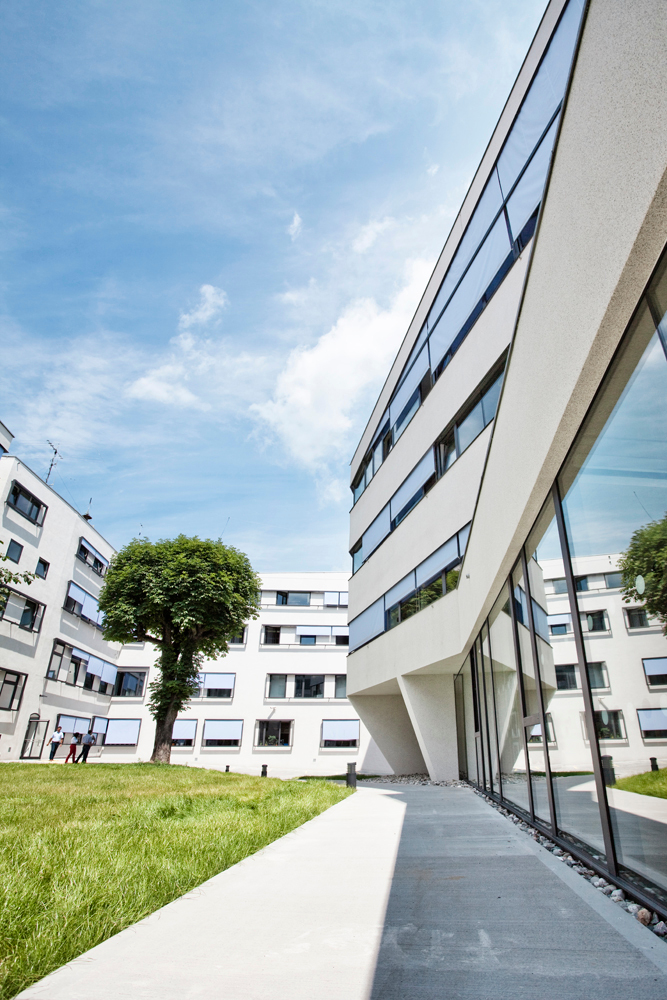

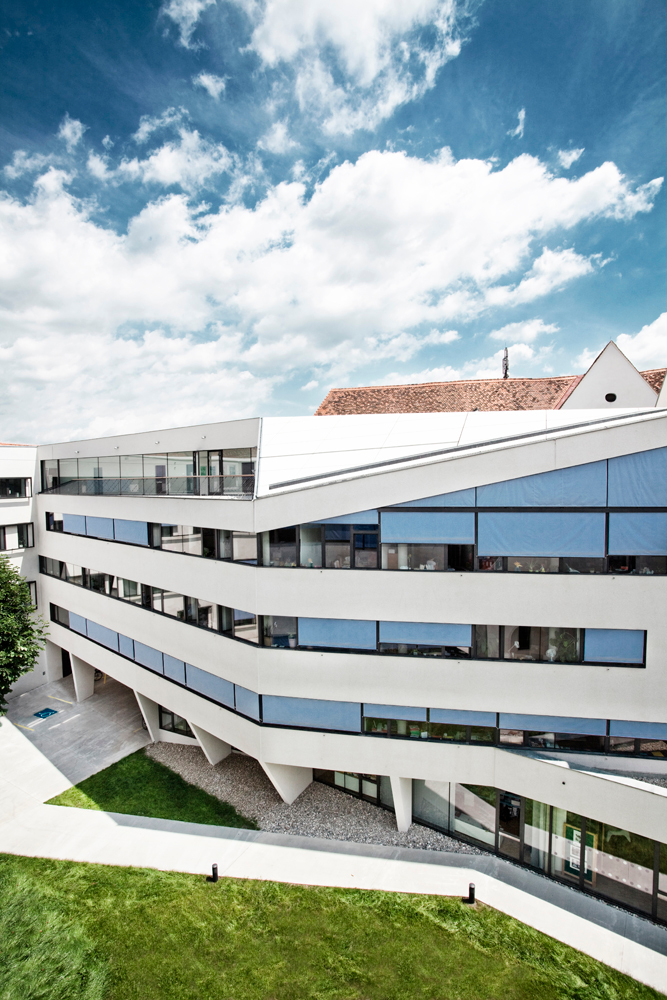

- Neubau A1, Hoffassade
- Foto: Jasmin Schuller
- zum nextroom Profil
- Weitere Infos zu Jasmin Schuller: http://www.jasminschuller.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

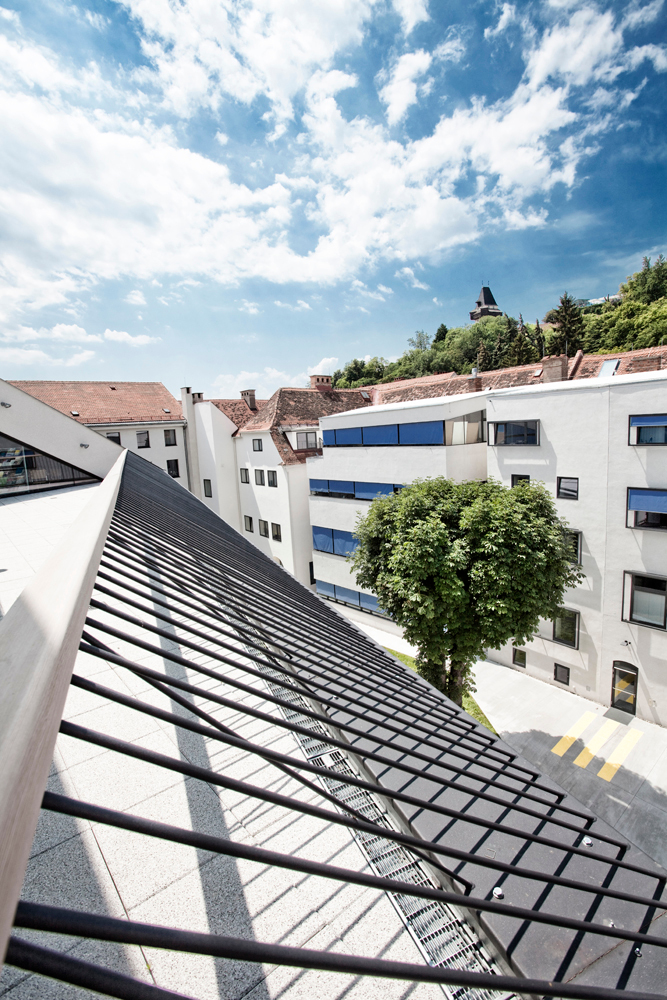

- Schlossbergblick vom Neubau A1
- Foto: Jasmin Schuller
- zum nextroom Profil
- Weitere Infos zu Jasmin Schuller: http://www.jasminschuller.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

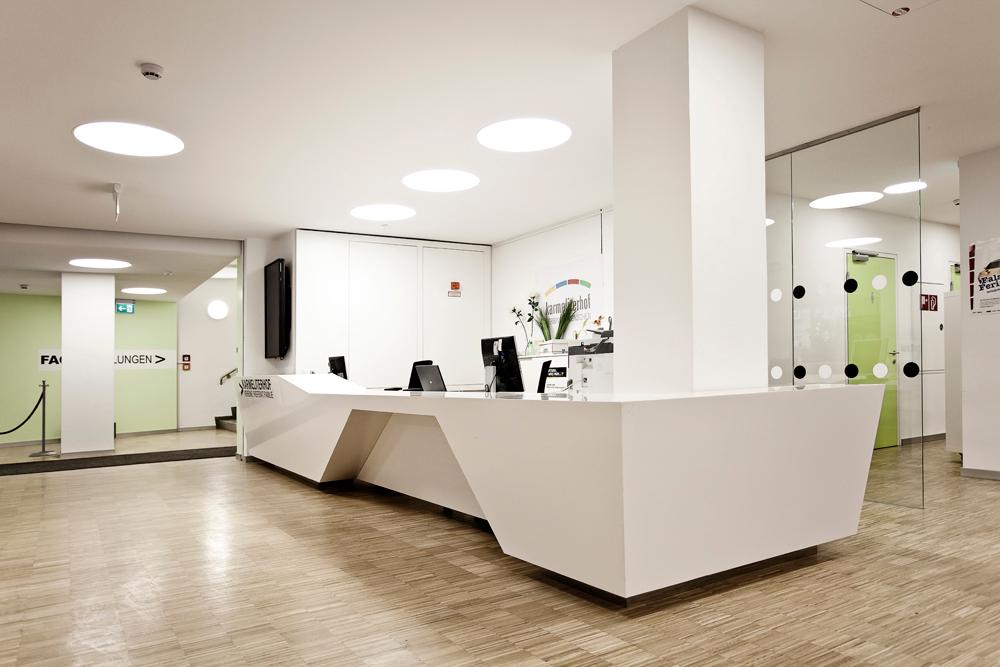

- Infodesk im EG
- Foto: Jasmin Schuller
- zum nextroom Profil
- Weitere Infos zu Jasmin Schuller: http://www.jasminschuller.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

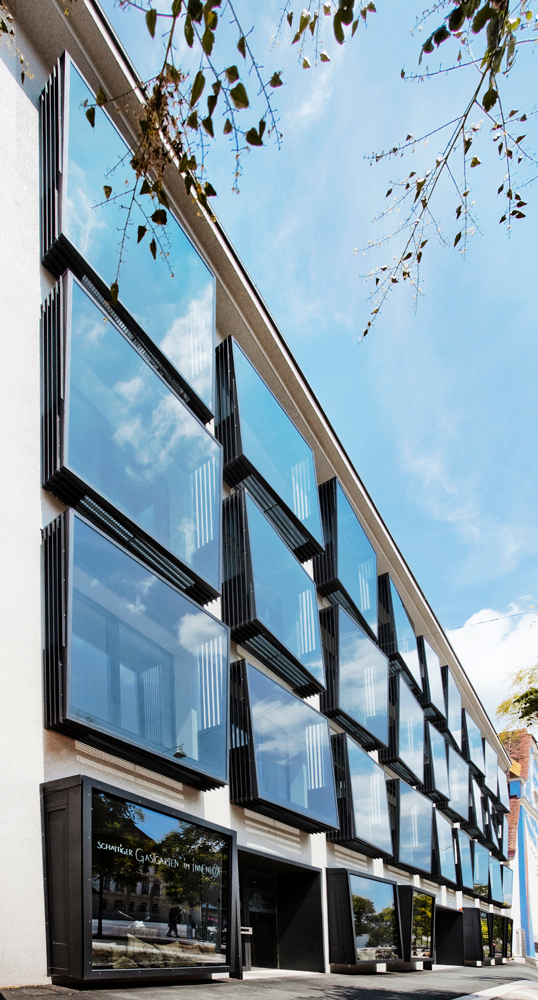

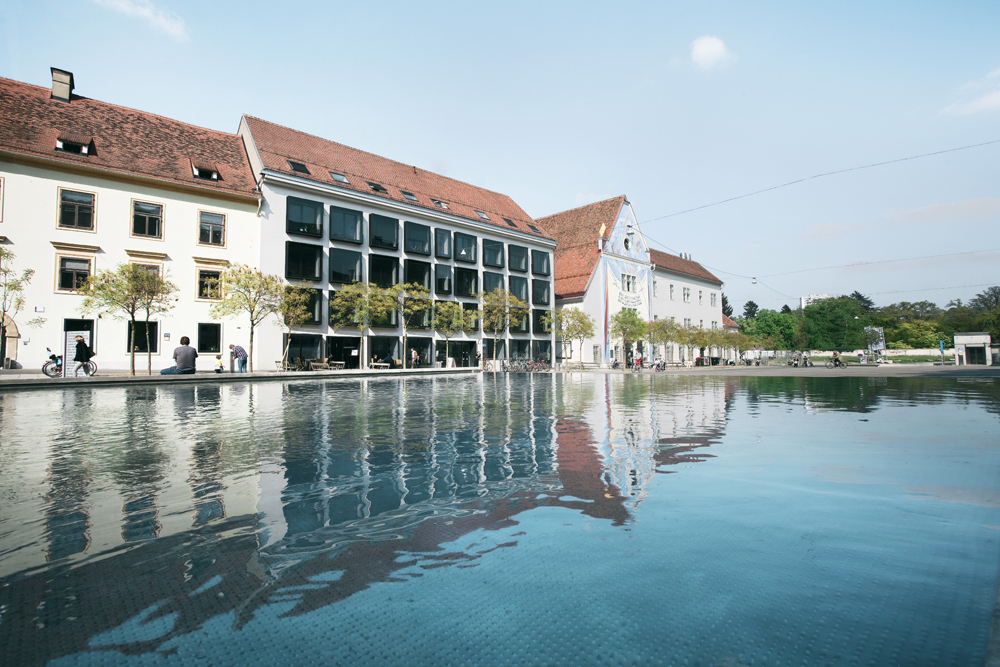

- Fassade zum Karmeliterplatz
- Foto: Jasmin Schuller
- zum nextroom Profil
- Weitere Infos zu Jasmin Schuller: http://www.jasminschuller.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

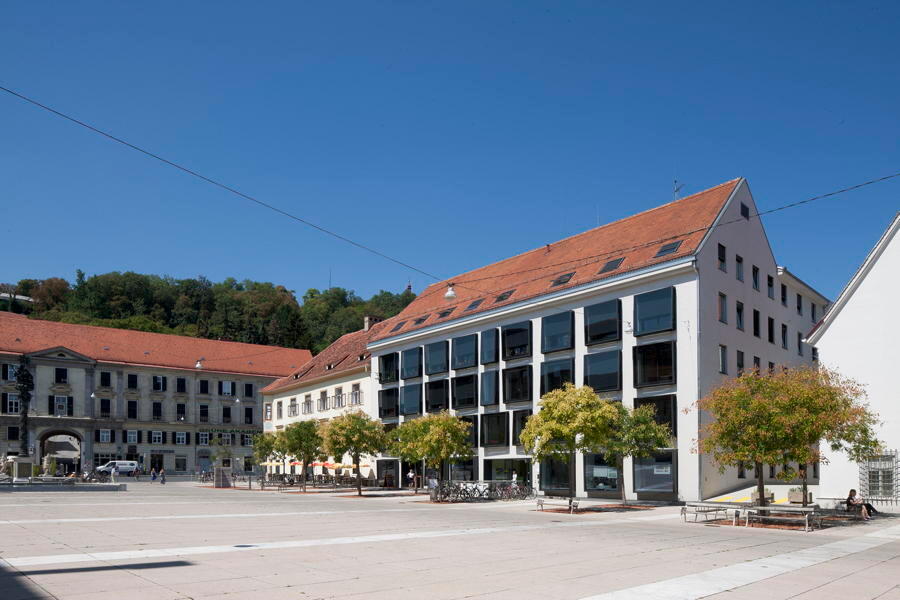

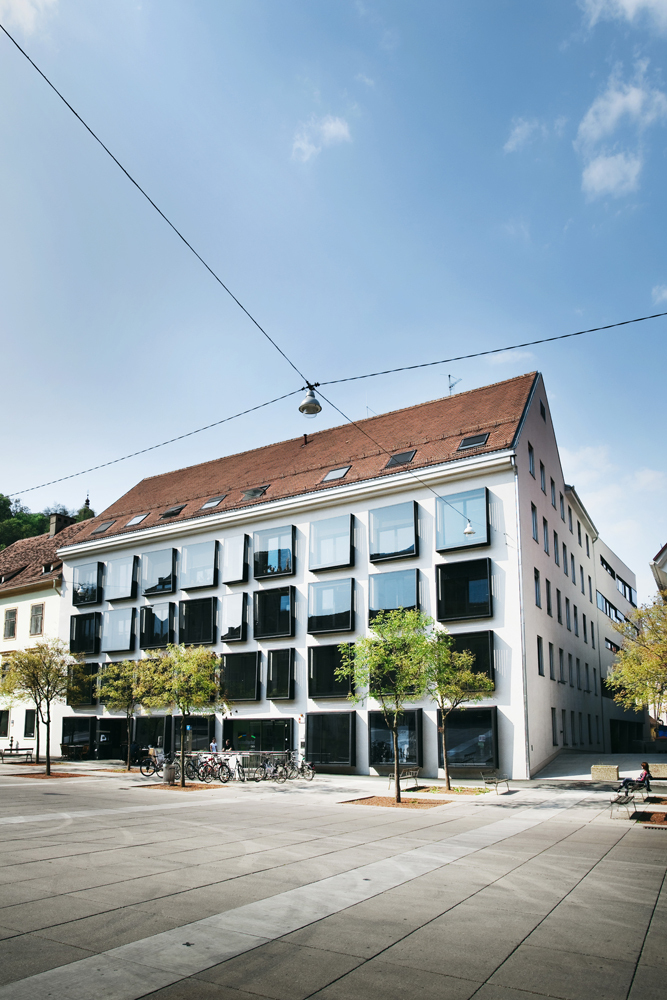

- Gebäudeansicht diagonal über den Karmeliterplatz
- Foto: Jasmin Schuller
- zum nextroom Profil
- Weitere Infos zu Jasmin Schuller: http://www.jasminschuller.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

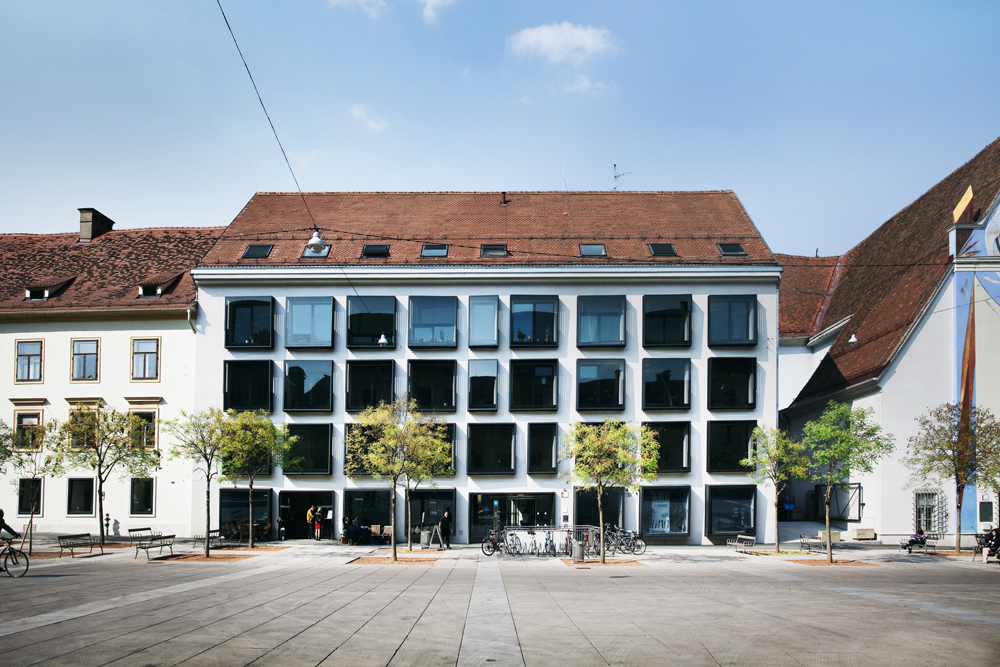

- Ansicht Süd
- Foto: Jasmin Schuller
- zum nextroom Profil
- Weitere Infos zu Jasmin Schuller: http://www.jasminschuller.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

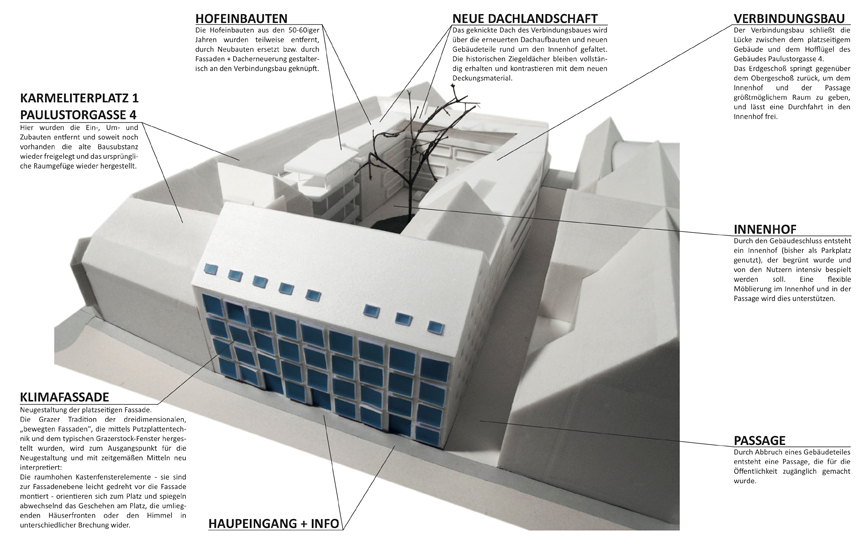

- Organisationskonzept. Modellfoto
- Foto: LOVE architecture and urbanism
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

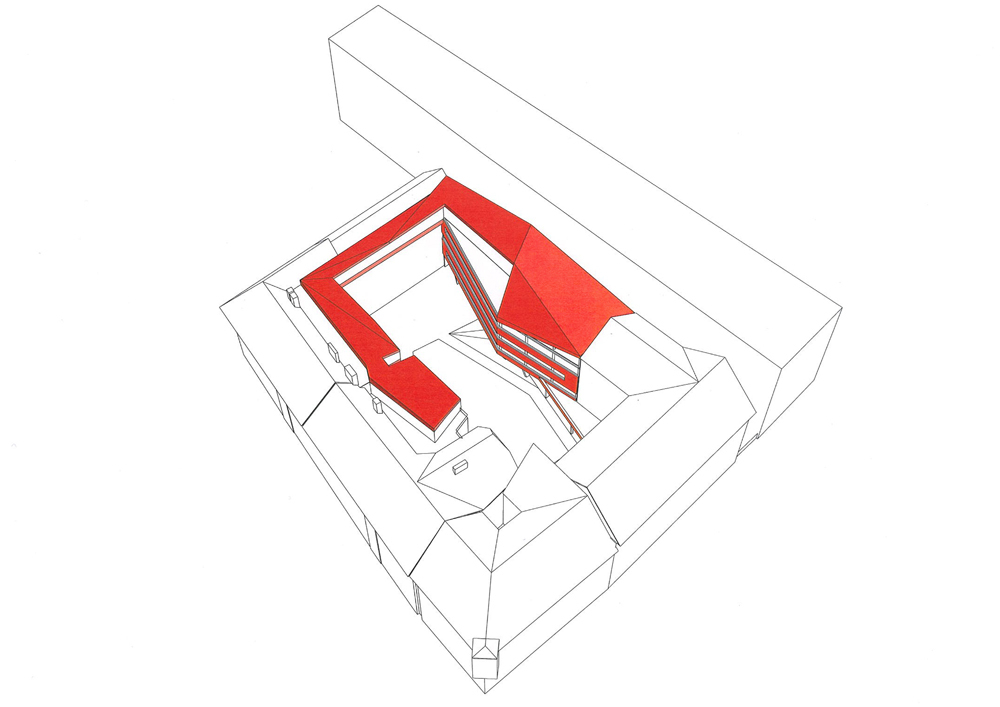

- Perspektive der Gesamtanlage. Neubauten rot markiert.
- Schaubild: LOVE architecture and urbanism
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

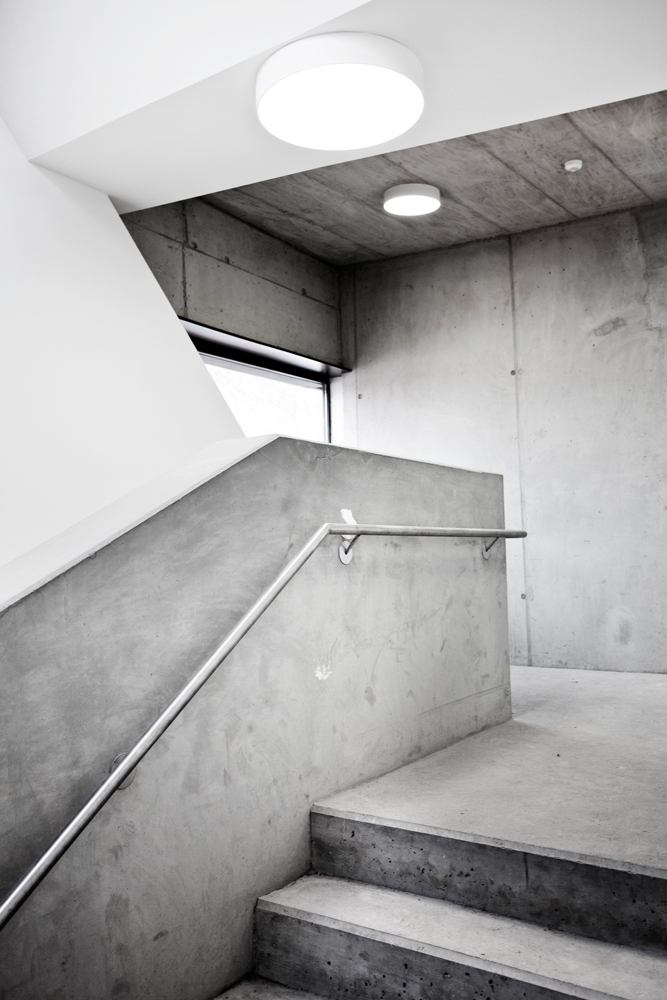

- Treppenhaus
- Foto: Jasmin Schuller
- zum nextroom Profil
- Weitere Infos zu Jasmin Schuller: http://www.jasminschuller.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Pressebild: LOVE architecture and urbanism
- zum nextroom Profil
- © ETHOUSE AWARD 2011
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: Gerhard Hagen / poolima
- zum nextroom Profil
- Weitere Bilder zu diesem Projekt: poolima
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: Gerhard Hagen / poolima
- zum nextroom Profil
- Weitere Bilder zu diesem Projekt: poolima
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: Gerhard Hagen / poolima
- zum nextroom Profil
- Weitere Bilder zu diesem Projekt: poolima
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: Gerhard Hagen / poolima
- zum nextroom Profil
- Weitere Bilder zu diesem Projekt: poolima
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: Gerhard Hagen / poolima
- zum nextroom Profil
- Weitere Bilder zu diesem Projekt: poolima
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

7. Juli 2011 - HDA

Der Ring

Die Grundidee besteht darin, drei vorhandene Gebäude, die bereits untereinander verbunden sind und gemeinsam genutzt werden, durch einen Baukörper zu einem Ring zu schließen. Dieser Baukörper, der gestalterisch eine selbstbewusste Sprache spricht, steht in spannendem Dialog mit dem Bestand. Das Gebäude-Passstück schließt die Lücke und behebt die funktionellen und gestalterischen Mängel an den bestehenden Gebäuden. Historische Erhebungen der Gebäude-Entwicklungen am Karmeliterplatz haben ergeben, dass diese Gebäudeformation bereits im 17.Jhd bis ins mittlere 20.Jhd. bestand. Eine früher bestehende Gasse wurde durch Abbruch eines Gebäudeteiles am Karmeliterplatz wieder zu diesem hin geöffnet.

Das Projekt Karmeliterhof umfasst die Gebäudekomplexe Paulustorgasse 4, Karmeliterplatz 2, das denkmalgeschützte Haus Karmeliterplatz 1 (ehemalige apostolische Nuntiatur) und den dazwischen liegenden Hof. Die Nutzung der Gebäude gliedert sich in Büros (Amtsgebäude der steiermärkischen Landesregierung, Jugend-Kompetenzzentrum) sowie Gastronomie im Erdgeschoss.

Die Projektziele sind unter anderem die Adaptierung bzw. der Umbau des Bestandes (Barrierefreiheit, Brandschutz, thermische Sanierung, architektonische Neugestaltung) und die Ergänzung des Gevierts zu einem geschlossenen und funktionierenden Gebäudekomplex. Eine der wesentlichen Maßnahmen ist der Neubau von Büroflächen, in welchen das „Haus der Generationen“, eine Bündelung der wichtigsten Institutionen des Landes Steiermark zum Thema Jugend und Familie, untergebracht werden soll.

Das denkmalgeschützte Haus Karmeliterplatz 1, im 17. Jahrhundert Sitz des apostolischen Nuntius, wird, in enger Abstimmung mit dem Bundesdenkmalamt, teils der historischen Substanz entsprechend rückgebaut und saniert, teils neuen Nutzungen zugeführt (Gastronomie im Erdgeschoss, Büronutzung in den Obergeschossen). Auch Brandschutzanforderungen und Adaptierungen zugunsten der Barrierefreiheit werden im Einklang mit dem Denkmalschutz realisiert.

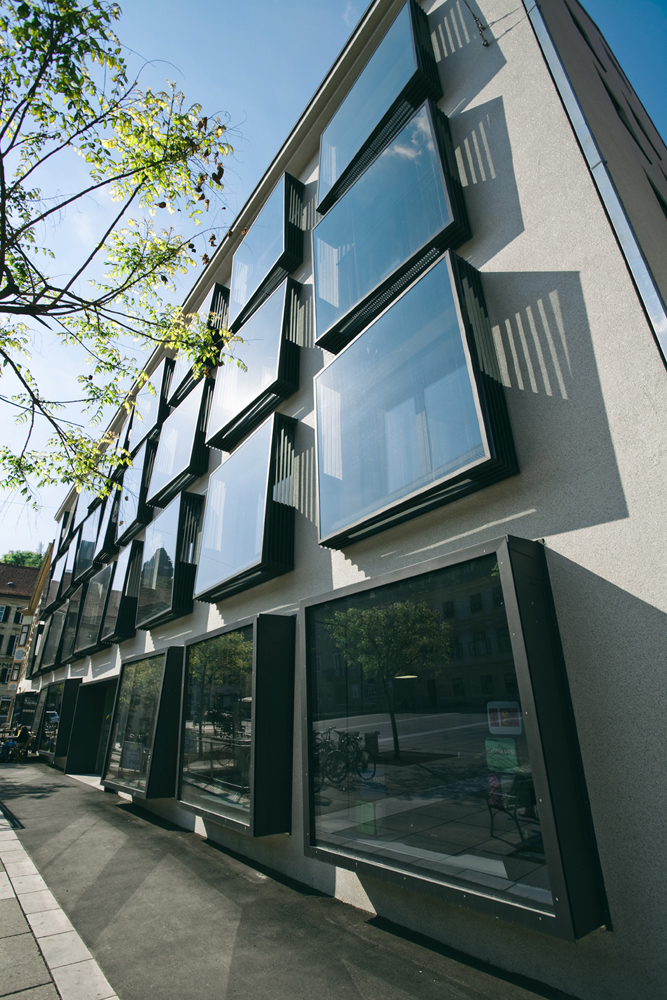

Die „bewegte Fassade“

Eine weitere wesentliche Maßnahme ist der Umbau der Fassade des Hauses Karmeliterplatz 2 zum Karmeliterplatz. Die Grazer Tradition der dreidimensionalen, „bewegten Fassaden“, die mittels Putzplattentechnik und dem typischen Grazerstock-Fenster hergestellt wurden, wird für dieses Projekt inmitten der Grazer Altstadt zum Ausgangspunkt für die Neugestaltung und mit zeitgemäßen Mitteln neu interpretiert: Die raumhohen Kastenfensterelemente - sie sind zur Fassadenebene leicht gedreht vor die Fassade montiert - orientieren sich zur Stadt und spiegeln abwechselnd den Platz und die umliegenden Häuserfronten in unterschiedlicher Brechung wider. Insbesondere in der Bewegung auf dem neu gestalteten Karmeliterplatz zeigt sich dadurch eine Dynamik, die vergleichbar mit der rhythmischen Einheit und detaillierten Vielfalt der traditionellen Vorbilder wird.

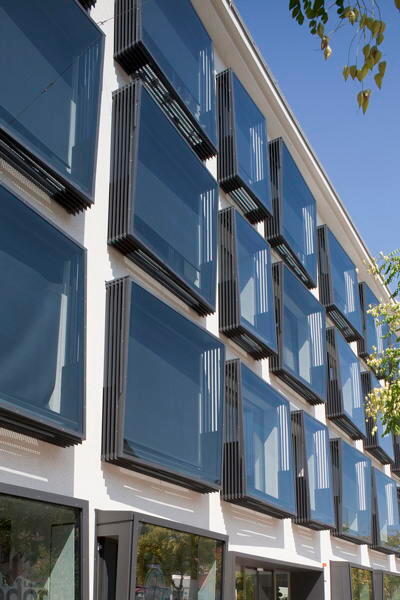

Die Klimafassade

Technisch betrachtet handelt es sich bei der Fassade um eine Kasten-Doppelfassade mit einer fixverglasten Front aus Sonnenschutzglas und einen umlaufenden Rahmen, der am Fußpunkt und an den Seiten Lüftungsöffnungen aufweist. Zum Innenraum hin sind Schiebetüren angebracht, die den eigentlichen Raumabschluss herstellen. Durch die in der Nacht offenen Schiebetürflügel ergibt sich ein natürlicher Luftaustausch, der durch eine mechanische Nacht-Entlüftung der Räume unterstützt wird und zu einer sehr effektiven Abkühlung der Räume führt. In der Praxis hat sich gezeigt, dass es zu keiner sommerlichen Überwärmung mehr kommt und über den ganzen Tag ein sehr angenehmes Arbeitsklima herrscht. Zusätzlich wird die Doppelfassade als Wintergarten verwendet und von den Nutzern mit Pflanzen ausgestattet. Auch im Winter verbessert die Doppelfassade die Energiebilanz durch Nutzung des Sonnenwärmeeintrages tagsüber und durch verminderten Wärmeverlust in der Nacht.

(Text: Herwig Kleinhapl )

17. November 2011 - newroom

Karmeliterhof Graz

„Ein vielschichtiges städtebauliches Gefüge wird durch einen Verbindungsbau zu einem zeitgemäßen Gebäudekomplex zusammengefügt. Der Innenhof wurde vom Parkplatz zu einer Grünfläche transformiert. Das Ensemble verbindet die Architektur des Bauwerks aus den 60er Jahren mit den Anforderungen einer modernen Stadtlage. Die Fassade wird zum wärmegewinnender Teil des Energiemanagements.“

Kurzbeschreibung des Projekts: Das Projekt, ein Bürogebäude der Landesimmobiliengesellschaft, liegt im Zentrum der Grazer Altstadt. Das ursprüngliche Ensemble bestand aus drei Gebäuden von unterschiedlicher Bauqualität und aus unterschiedlichen Epochen. Grundidee war es, diese drei Gebäude durch einen Verbindungsbau zu einem Geviert mit begrüntem Innenhof zu schließen.

Die Grazer Tradition der dreidimensionalen „bewegten“ Fassaden wurde zum Ausgangspunkt für die Neugestaltung. Die Architekten entschieden sich für eine Kasten-Doppelfassade mit einer Front aus Sonnenschutzglas und einem umlaufenden Rahmen mit Lüftungsöffnungen. Zum Innenraum hin sind Schiebetüren angebracht, die den eigentlichen Raumabschluss herstellen und für einen natürlichen Luftaustausch sorgen. Im Winter verbessert die Doppelfassade die Energiebilanz durch Nutzung des Sonnenwärmeeintrags und verminderten Wärmeverlust in der Nacht.

Der Verbindungsbau schließt die Lücke zwischen dem platzseitigen Gebäude und dem Hofflügel. Der rautenförmige Grundriss in den Obergeschoßen entsteht aus der Forderung nach einer ökonomisch sinnvollen Gebäudetiefe und den Anschlussbreiten der angrenzenden Gebäude. Das Erdgeschoß verjüngt sich in der Mitte, um dem Innenhof und der Passage größtmöglichen Raum zu geben. Die Fassade des Neubaus wurde im Innenhof über die Zubauten geführt und damit an den Neubau gebunden.

Das Dach des Verbindungsbaus wird über die erneuerten Dachaufbauten und neuen Gebäudeteile rund um den Innenhof gefaltet. Die historischen Ziegeldächer bleiben vollständig erhalten und kontrastieren mit dem neuen Deckungsmaterial. (Aus der Begründung der Jury, ETHOUSE Award 2011)

Ein Foto von LOVE architecture and urbanism

Ein Schaubild von LOVE architecture and urbanism

Details

Adresse: Karmeliterplatz 1, 8010 Graz, Österreich
Architektur: LOVE architecture and urbanism (Bernhard Schönherr, Herwig Kleinhapl, Mark Jenewein)
Mitarbeit Architektur LOVE architecture and urbanism: Martin Brischnik, Peter Goetz, Andreas Perchinig
Bauherrschaft: LIG-Steiermark
Tragwerksplanung: Thomas Lorenz ZT GmbH
örtliche Bauaufsicht: ADICAD
Mitarbeit ÖBA ADICAD: Wolfgang Pfusterer
Fotografie: Jasmin Schuller, Gerhard Hagen
Weitere Konsulent:innen: Bauphysik: DI Dr.techn. Roland Müller
Elektro Planung: Klauss Elektroanlagen PlanungsgmbH
HKLS: Pechmann GmbH
Brandschutz: Norbert Rabl Ziviltechniker GmbH
Baustellenkoordinator: DI Dr.techn. Helmut Spener KEG
Geotechnik: BM DI Peter Lechner ZT GmbH

Funktion: Gemischte Nutzung
Wettbewerb: 2004
Planung: 2006 - 2010
Ausführung: 2008 - 2011

Grundstücksfläche: 4.230 m²
Bruttogeschossfläche: 10.522 m²
Nutzfläche: 9.855 m²
Bebaute Fläche: 2.656 m²
Umbauter Raum: 47.603 m³
Baukosten: 8,3 Mio EUR

Nachhaltigkeit

„Ein vielschichtiges städtebauliches Gefüge wird durch einen Verbindungsbau zu einem zeitgemäßen Gebäudekomplex zusammengefügt. Der Innenhof wurde vom Parkplatz zu einer
Grünfläche transformiert. Das Ensemble verbindet die Architektur des Bauwerks aus den 60er Jahren mit den Anforderungen einer modernen
Stadtlage. Die Fassade wird zum wärmegewinnender Teil des Energiemanagements.“ Jurytext Ethouse Award

Energiesysteme: Lüftungsanlage ohne Wärmerückgewinnung

Ausführende Firmen

Baumeister: Alpine Bau GmbH
Dach: Spitzer GmbH
Bautischler: Gleichweit Objekttischlerei GmbH
Elektroinstallationen: NPU Elektronik Haustechnik GmbH
HLS Installationen: Hübl Haustechnik GmbH
Fassadenbau: DI Kern Alu-Glas-Bau GmbH
Sonnenschutz: TRS Sonnenschutz und Steuerungstechnik GmbH
Portalbau: Melcher GmbH
Maler: Otmar Veit GmbH
Schlosser: Prodinger Metallbau GmbH
Fenster / Fenstertüren / Doppelfassade: Lierzer Fenster Türen GmbH
Trockenbau: Lieb Bau Weiz GmbH & Co Kg
Zimmerer: Holz Bau Weiz

Preise und Auszeichnungen

ETHOUSE Award 2011, Preisträger
